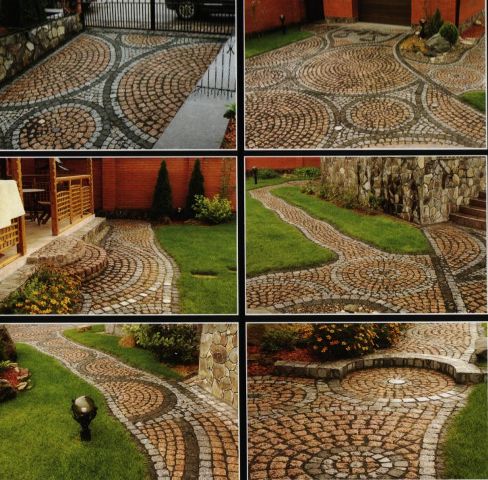

Мощение улиц, площадей, дорожек со временем из простого ремесла превратилось в настоящее искусство. Объединить в одном сооружении функциональность и декоративность, поэкспериментировать с разными вариантами укладки камней, придать вымощенной поверхности индивидуальность — в этом заключается необыкновенная притягательность искусства мощения. Даже в пределах одного и того же способа укладки камней можно создавать самые разнообразные орнаменты: например, выделить цветом ряд камней, опоясать вымощенную поверхность бордюром, наконец, сложить настоящий узорчатый «ковер».
Мозаичным узором принято мостить часто посещаемые места. Помещать его в отдаленные уголки сада, где некому будет им любоваться, бессмысленно. Декоративное мощение «не любит» яркости, пестроты. Напротив, однотонное, выдержанное в мягких приглушенных тонах, или двуцветное покрытие, построенное на комбинации черного и белого или синего и коричневого цветов, покрытие, в котором на первый план выступает фактура камня и ритмичность рисунка, выглядит намного благороднее, чем беспорядочное нагромождение цветовых пятен. При выборе мозаичного орнамента важно также исходить из его назначения: предназначен ли он для обширной поверхности или это «точечное» украшение. Миниатюрные мозаики в виде виньетки или сюжетной картинки особенно уместны в «ответственных» местах сада — у входа в дом, на пересечении дорожек, на площадке отдыха, где они привлекают всеобщее внимание и создают настроение.
Совершенно очевидно, что декоративное мощение сродни искусству мозаики. Но каждый из этих двух жанров имеет специфику. Постоянный контакт с грунтом, агрессивные атмосферные воздействия, высокое нагрузочное напряжение — факторы, предъявляющие определенные требования к мозаичной мостовой. Она должна быть очень прочной, нескользкой, устойчивой к атмосферным воздействиям. Поэтому материал для мозаичного покрытия грунта надо выбирать морозостойкий и достаточно мощный (не менее 4 см толщины). Экзотические мягкие каменные породы, так же, как и хрупкие, для этой цели не годятся. Несмотря на жесткие требования, предъявляемые к мозаичной мостовой, остается достаточно обширный выбор «апробированных» временем натуральных камней (мозаичный камень разных пород, окатанная галька, песчаник всевозможных размеров и расцветки), которые предоставляют огромный простор для создания прекрасных долговечных мозаичных мостовых. До недавнего времени было сложно ввести элемент мозаики в клинкерное покрытие. Однако разработки последних лет, позволившие изготовлять разноцветный искусственный мозаичный камень, открывают совершенно новые возможности в этом виде искусства.
Солнце, луна и звезды
Использование в мощении каменных медальонов с фигурным или абстрактным узором придаст вашему саду индивидуальность. Небольшие, обозреваемые сверху «картинки» на земле, помещенные в соответствующую «рамку», — особая страница в искусстве мозаичного мощения.
С незапамятных времен одним из излюбленных мотивов декора были звезды и планеты. Например, рогатый полумесяц из светлой окатанной гальки, повисший в «ночном небе». Простое и вместе с тем очень выразительное изображение солнца — еще одна тема, бытующая в мозаичных работах.
В то время как мелкоформатный материал легко укладывать в узор, крупные камни приходится долго подгонять друг к другу непосредственно на месте. Однако результат того стоит. «Ночное небо» (красно-серый скандинавский гранит), белый «полумесяц» (каррарский мрамор) и загадочная «планета», подернутая туманной дымкой («радужный» песчаник), — картина, создаваемая при помощи камней, утопленных в укладочный раствор.
ГОСТ 23668-79
УДК 691.21:006.354 Группа Ж18
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КАМЕНЬ БРУСЧАТЫЙ ДЛЯ ДОРОЖНЫХ ПОКРЫТИЙ
Технические условия
Stone blocks for road surfaces. Specifications
ОКП 57 1520
Постановлением Государственного комитета СССР по делам строительства от 22 мая 1979 г. № 73 срок введения установлен
с 01.07.1980 г.
разработан
Министерством жилищно-коммунального хозяйства РСФСР
Министерством промышленности строительных материалов CCCР
Министерством промышленности строительных материалов Армянской ССР
Министерством транспортного строительства
ИСПОЛНИТЕЛИ
А. А. Тимофеев, канд. техн. наук (руководитель темы); И. Г. Годес, канд. техн. наук; Л. А. Литвинова; В. А. Осколков; Н. С. Левкова, канд. техн. наук; Р. М. Тимофеева; З. А. Ацагорцян, д-р техн. наук; Р. А. Назарян, канд. техн. наук; Р. И. Постогова; В. М. Юмашев, канд. техн. наук; А. И. Полякова; В. А. Богословский
ВНЕСЕН Министерством жилищно-коммунального хозяйства РСФСР
Зам. министра Ф. А. Шевелев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 22 мая 1979 г. № 73
Внесено Изменение № 1, утвержденное Постановлением Госстроя России № 115 от 04.12.2000 г.
Настоящий стандарт распространяется на брусчатый камень, изготовляемый из изверженных горных пород или из литых огненно-жидких металлургических шлаков и литых горных пород и предназначаемый для устройства покрытий на городских площадях, улицах, трамвайных путях и городских автомобильных дорогах.
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

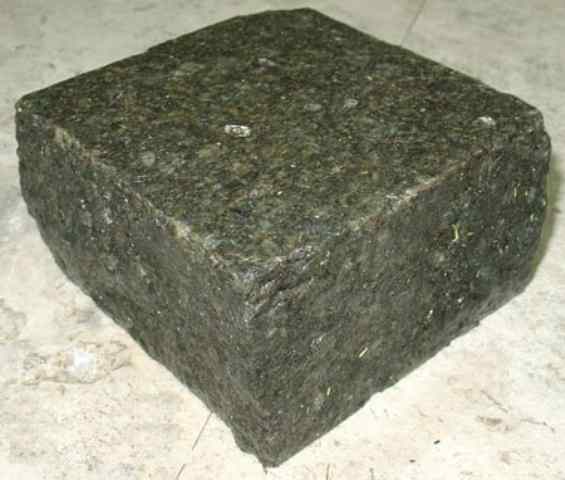

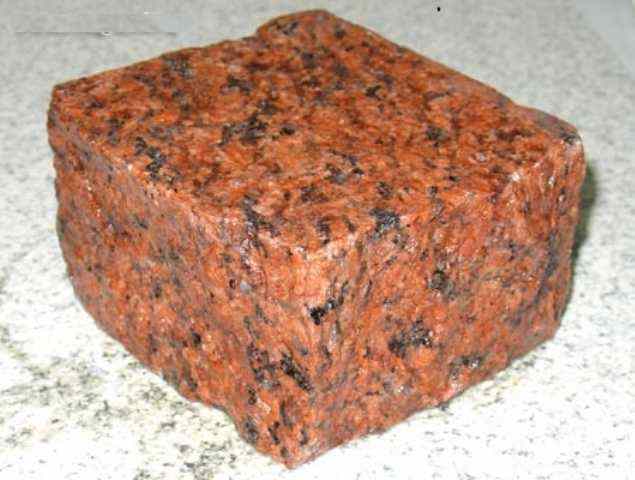

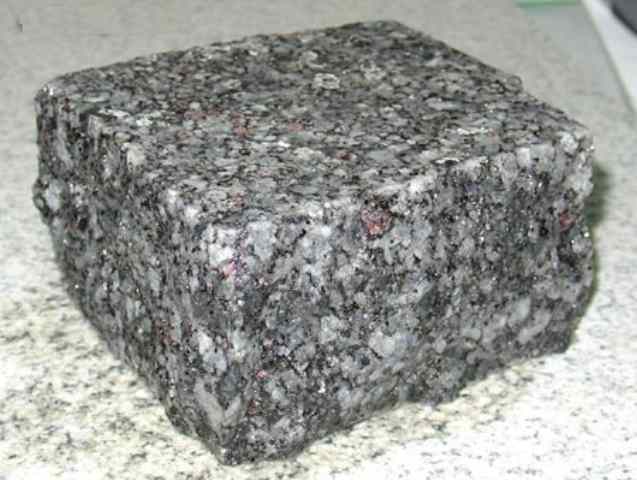

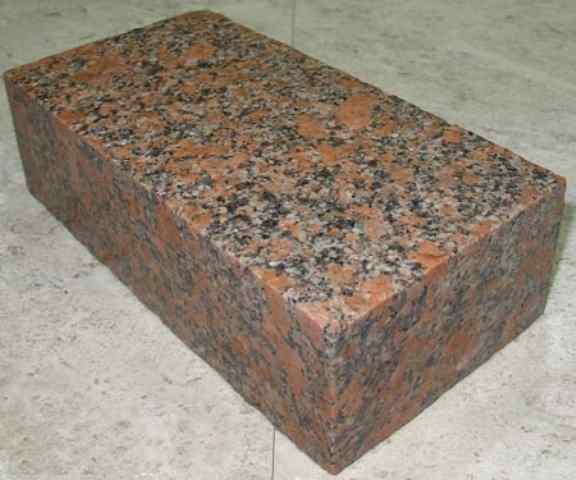

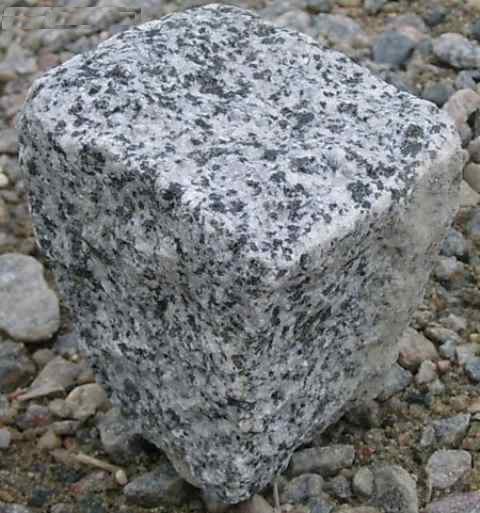

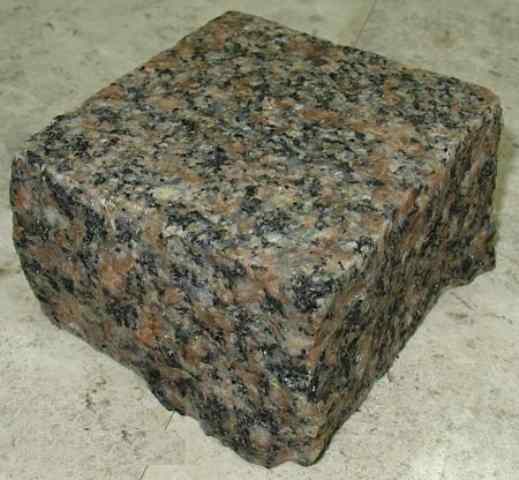

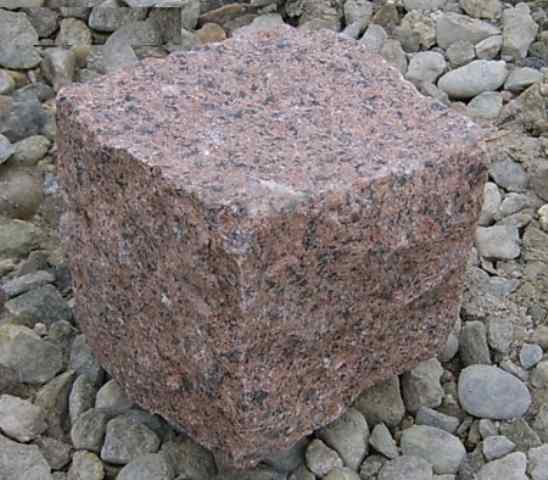

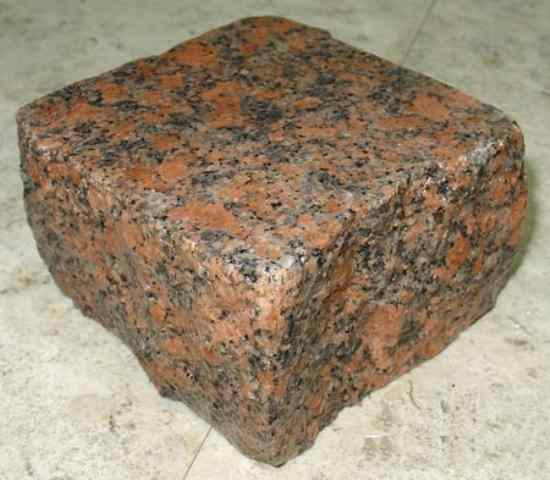

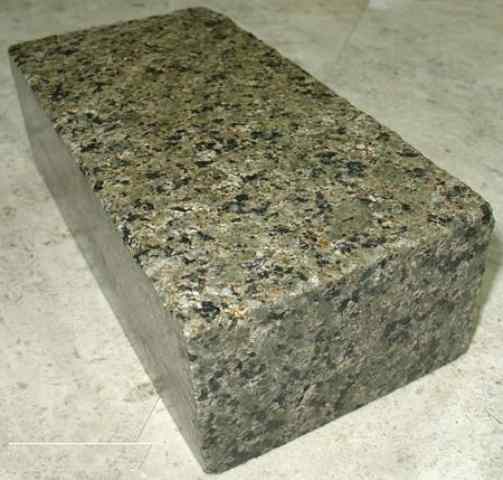

1.1. Брусчатый камень должен иметь форму усеченной пирамиды с параллельными прямоугольными верхним и нижним основаниями, перпендикулярными оси. При механизированном производстве допускается изготовление брусчатых камней в виде прямоугольных параллелепипедов.
1.2. В зависимости от размеров брусчатые камни подразделяются на три типа:
высокие (БВ);
средние (БС);
низкие (БН).
В зависимости от назначения брусчатый камень подразделяют на две категории:
1 - для устройства покрытий городских площадей и улиц, имеющих архитектурно-историческое значение;
2 - для улиц, площадей, трамвайных путей и городских автомобильных дорог.
(Измененная редакция, Изм. № 1)
1.3. Размеры камней должны соответствовать указанным в табл. 1.
Таблица 1
мм
Типы камня | Длина верхней грани | Ширина верхней грани | Высота |
БВ | 250 | 125 | 160 |
БС | 250 | 125 | 130 |
БН | 200 | 100 | 100 |
1.4. Камни типов БВ и БС укладывают, в основном, на песчаное основание, а типа БН — на бетонные или другие виды прочных оснований.
1.5. Проекция нижней грани камней должна целиком вписываться в контур верхней грани. Величина скоса (отклонения проекции стороны верхней грани от нижней) для камней типа БН должна быть с каждой стороны в пределах от 3 до 5 мм, типов БВ и БС — от 7 до 10 мм.
1.6. На боковых гранях камня не должно быть выступов, препятствующих плотному прилеганию одного камня к другому.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Брусчатые камни должны изготовляться в соответствии с требованиями настоящего стандарта.
2.2. Верхние грани камней должны иметь шероховатость (рифление) поверхности с выступами и впадинами высотой или глубиной 2 — 3 мм, обеспечивающую сцепление шин автомобилей с поверхностью покрытий, соответствующее коэффициенту сцепления, равному 0,50 — 0,55.
2.3. Отклонения размеров камней от номинальных и показатели их внешнего вида должны соответствовать требованиям, указанным в табл. 2.
Таблица 2
| Нормы отклонений для камней |
Виды отклонений и показатели внешнего вида | из изверженных горных пород | литые из шлака и расплавленных горных пород |
| Вторая категория | Первая категория | Вторая категория | Первая категория |
По длине для камней всех типов, мм, не более | ±25 | ±15 | ±10 | ±5 |
По ширине и высоте для камней всех типов, мм, не более | +15 | ±10 | ±10 | ±5 |
Отбитые углы на верхней грани | Не допускаются |
Отбитые углы на нижней грани: количество, не более | 2 | Не допускаются | 1 | Не допускаются |
длина отбитых углов по ребру, мм, не более | 20 | Не допускаются | 20 | Не допускаются |
Отклонение от прямого угла смежных ребер верхней грани, мм, не более | 5 | 4 | 2 | 1 |
Неплоскостность верхней грани, мм, не более | 15 | 10 | 2 | Не допускается |
Сколы на ребрах верхней и боковых гранях: | | | | |
количество, не более | 1 | Не допускаются | 1 | Не допускаются |
длина сколов, мм, не более | 5 | То же | 5 | То же |
(Измененная редакция, Изм. № 1)
2.4. Физико-механические свойства камней должны удовлетворять требованиям, приведенным в таблице 3.
Таблица 3
| Нормы для камней |
Наименования показателей | из изверженных горных пород | литых из шлака и расплавленных горных пород |
Предел прочности при сжатии в воздушно-сухом состоянии, кгс/см2 не менее | 1000 | 1200 |
Марка по морозостойкости (по потере в массе), не менее | Мрз 100 | Мрз 100 |
Снижение прочности при сжатии горных пород в водонасыщенном состоянии, %, не более | 20 | Не нормируется |
Солестойкость при 10 циклах % по массе, не менее | 5 | 5 |
Истираемость на круге, г/см2, не более | 0,5 | 0,5 |
Для IV и V дорожно-климатических зон (по СНиП 3.06.03-85) может быть допущена марка по морозостойкости F 75.
(Измененная редакция, Изм. № 1)
2.5. Шлаки, используемые для изготовления камней, должны быть устойчивыми против всех видов распада. Шлаки считают устойчивыми, если потеря по массе, определенная в соответствии с требованиями ГОСТ 3344—73, не превышает 3%.
2.6. Камень брусчатый в зависимости от значения суммарной удельной эффективной активности естественных радионуклидов Аэфф применяют:
для устройства дорожных покрытий в пределах территорий населенных пунктов и зон перспективной застройки при Аэфф свыше 370 Бк/кг до 740 Бк/кг;
для устройства дорожных покрытий вне населенных пунктов при Аэфф свыше 740 Бк/кг до 1500 Бк/кг.
При необходимости в национальных нормах, действующих на территории государства, величина удельной эффективной активности естественных радионуклидов может быть изменена в пределах норм, указанных выше.
(Введен дополнительно, Изм. № 1)
3. ПРАВИЛА ПРИЕМКИ
3.1. Камни должны быть приняты отделом технического контроля предприятия.
3.2. Поставку и приемку камней производят партиями. Партией считают количество камней площадью не более 200 м2.
3.3. Для проверки формы и размеров камней от партии отбирают 50 камней, по 5 шт. из десяти разных мест штабеля.
3.4. При получении неудовлетворительных результатов проверки по показателям, указанным в п. 3.2, производят повторную проверку удвоенного количества образцов, взятых из той же партии изделий.
Если при повторной проверке окажется хотя бы один камень, не отвечающий требованиям настоящего стандарта, то производят поштучную приемку камней всей партии.
3.5. Проверку физико-механических показателей (предел прочности при сжатии в воздушно-сухом состоянии, снижение прочности при сжатии, истираемость, солестойкость и морозостойкость) производят для камней из горных пород не реже одного раза в год, а также при переходе к разработке от одной разновидности горной породы к другой, для камней из шлака — не реже одного раза в месяц, суммарную удельную эффективную активность естественных радионуклидов определяют не реже одного раза в год.
(Измененная редакция, Изм. № 1)
3.6. Потребитель имеет право производить контрольную проверку камней, применяя при этом порядок контроля качества и методы испытаний, предусмотренные настоящим стандартом.
4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
4.1. Размеры камней определяют с помощью специального шаблона, угольника и линейки путем измерения длины, ширины и высоты.
4.2. Определение величины скоса (отклонения проекции стороны верхней грани от нижней) производят с помощью угольника и линейки.
4.3. Правильность и качество обработки верхней грани камней, прямолинейность ребер и величину углов определяют при помощи горизонтальных шаблонов (досок) и металлического измерительного инструмента.
4.4. Измерительный инструмент должен отвечать требованиям ГОСТ 3749-77, ГОСТ 8026-92, ГОСТ 427-75.
(Измененная редакция, Изм. № 1)
4.5. Физико-механические свойства горных пород, используемых для изготовления камней, устанавливают по паспорту; выдаваемому предприятием, поставляющим горную породу предприятию-изготовителю, или по геологическим отчетам, свойства шлаков — по результатам заводских лабораторных анализов.
4.6-4.12 (Исключены, Изм. № 1)
4.12. Предел прочности при сжатии горной породы, морозостойкость, снижение прочности при сжатии в водонасыщенном состоянии, истираемость, солестойкость определяют по ГОСТ 30629-99, устойчивость структуры щлака против распадов определяют по ГОСТ 8269.0-97.
4.13. Коэффициент сцепления определяют по ГОСТ 30413-96.
4.14. Суммарную удельную эффективную активность естественных радионуклидов определяют гамма-спектрометрическим методом по ГОСТ 30108.
4.12-4.14. (Введены дополнительно, Изм. № 1)
5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
5.1. На торцевой грани пяти брусчатых камней, взятых из одной партии, должна быть нанесена несмываемой краской следующая маркировка:
тип камня (БВ, БС, БН);
штамп ОТК.
5.2. Предприятие-изготовитель должно сопровождать каждую поставляемую потребителю партию камней документом установленной формы, в котором должны быть указаны:
наименование министерства или ведомства, в систему которого входит предприятие-изготовитель;
наименование и адрес предприятия-изготовителя;
номер и дата составления паспорта;
тип, категория камней, порода камня;
количество камней в партии в м2;
дата отгрузки;
обозначение настоящего стандарта;
суммарная удельная эффективная активность естественных радионуклидов.
(Измененная редакция, Изм. № 1)
5.3. Камни должны храниться в штабелях отдельно по типам. Камни укладывают горизонтальными рядами.
5.4. При погрузке брусчатых камней и разгрузке сбрасыванием должны соблюдаться меры предосторожности.
5.5. Камни должны перевозиться в специальных контейнерах или поддонах. Допускается транспортирование камней открытым способом любым видом транспорта.
6. ГАРАНТИИ ПОСТАВЩИКА
6.1. Предприятие-изготовитель должно гарантировать соответствие поставляемых брусчатых камней требованиям настоящего стандарта при соблюдении условий транспортирования и хранения, установленных настоящим стандартом.
